EMTP作为电力系统建模与仿真的重要工具，具备强大的电磁暂态仿真能力，能够处理从输电线路、换流站到电力电子设备的多种复杂问题。然而，在构建模型与运行仿真时，用户常常会遇到诸如运行报错、结果异常、仿真中断等问题，而这些问题往往与模型完整性、元件参数配置或计算设置息息相关。为了提高EMTP的使用效率与结果可靠性，本文围绕“EMTP怎么解决仿真运行错误EMTP怎么检查模型完整性”进行系统解析，并扩展讲解仿真稳定性提升策略，帮助工程师从根本上提升仿真质量与效率。

　　一、EMTP怎么解决仿真运行错误

　　在使用EMTP进行仿真时，最常见的问题莫过于仿真无法启动、报错中断或者结果不收敛。这些问题虽然表现多样，但一般可以通过分类排查和逐步修复的方式解决。

　　（1）定位错误信息来源

　　EMTP在运行失败时会弹出错误提示窗口，并生成`.log`日志文件。建议用户第一步打开日志文件，查找以下关键信息：

　　是否提示某一元件初始化失败？

　　是否显示"Matrix singularity"或"Time step too small"？

　　是否存在“model not defined”、“missing parameter”之类语句？

　　这些信息将帮助我们定位错误类别——是拓扑错误、参数错误还是数值收敛问题。

　　（2）常见错误与对应处理办法

　　①元件参数未设置

　　若报错中指出元件参数为空或非法，检查电容、电感、控制器等是否完整填写其数值。

　　注意单位是否一致，例如mH与H之间的换算不可出错。

　　②拓扑连接错误

　　若某一节点悬空未接地或未与其他元件闭合，仿真将因电气回路不完整而失败。

　　可使用"Check Connection"工具自动检查未闭合节点。

　　③控制系统逻辑错误

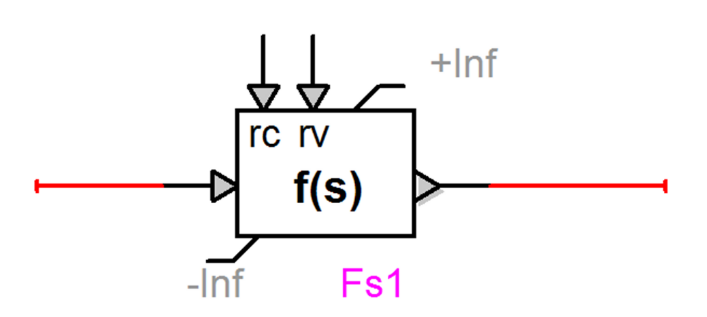

　　对于使用控制块（如比较器、逻辑门、PWM模块）较多的模型，若信号路径不连续、反馈环路逻辑冲突，可能导致仿真无法进行。

　　需确保每一路信号都有明确输入输出方向，并避免形成死循环或振荡。

　　④初始化失败/矩阵奇异

　　通常表示系统结构存在线性相关性，例如两个支路并联中参数设置一致、耦合关系错误等。

　　可尝试手动加入微小扰动值或调整时间步长来缓解数值奇异问题。

　　⑤步长过小或仿真步长收敛失败

　　这类问题通常出现在控制响应过快、电力电子频率高时，EMTP无法满足解算精度。

　　解决方法包括：优化控制器滤波参数、减小负载突变强度，或进入Solver设置中调大最小步长限制。

　　（3）使用断点排查法逐段定位错误

　　对于结构较复杂的模型，建议：

　　先将整个系统拆分为几个子模块（如电源模块、负载模块、控制模块）。

　　每次仿真只保留一个模块，其余模块用简化模型或虚拟元件代替，观察是否可正常运行。

　　逐个加入模块，直到发现引起错误的关键部分。

　　通过这种“剥洋葱式”排查方式，可以有效隔离错误源，避免盲目修改模型而引入新的问题。

　　二、EMTP怎么检查模型完整性

　　在EMTP中，模型完整性是指仿真网络中所有元件参数、连接关系、信号链条和运行条件设置齐全且逻辑合理。一个不完整的模型即使能运行，也可能导致仿真结果不可信。因此，在建模完成后，应从以下几个方面系统性检查模型完整性。

　　（1）拓扑结构连通性审查

　　使用“Show Connectivity”工具查看电气网络是否全部连通，是否存在未连接的悬空元件。

　　特别注意电容、电感、地线是否与主电路相连，否则可能会被忽略或引发计算错误。

　　（2）参数填写完整性检查

　　对于每一个元件，如电阻、电容、电感、换流器、测量模块等，检查是否填写全部参数。

　　使用“Check Parameters”功能可以自动列出所有未设值或非法设值的元件，便于统一修改。

　　（3）信号链条闭环性校验

　　对于含控制器的模型，信号采样→计算→输出→执行应构成完整的闭环系统。

　　若某一路信号中断，或反馈缺失，控制器将无法工作，影响整个仿真结果。

　　（4）初始条件合理性判断

　　仿真初始点的状态变量（如电容电压、电感电流）应尽可能与实际工况相符。

　　否则在启动时可能出现激烈振荡，导致仿真失败或前期结果失真。

　　（5）使用内置Model Check工具

　　EMTP提供“Model Check”工具自动检测模型结构异常，涵盖短路节点、重复节点名、信号路径断裂等问题。

　　每次建模完毕或修改拓扑后，建议运行该工具进行完整性扫描，确保无结构性遗漏。

　　通过上述多维度的完整性审查流程，可以大幅降低仿真失败概率，并确保仿真结果的工程可用性与重现性。

　　三、如何提升EMTP仿真的稳定性和鲁棒性

　　除了排查错误与确保模型完整外，如何提升整个EMTP仿真的稳定性和鲁棒性，也是长期应用过程中用户关注的重点。这不仅关系到模型能否顺利运行，更决定了其在应对参数变化、复杂控制逻辑与大系统集成时的表现。

　　（1）选择合适的解算器与设置

　　在“Simulation Options”中合理选择Trapezoidal或Backward Euler积分法。

　　对于高频控制系统，Trapezoidal法精度更高；对于刚性系统，Backward Euler更稳定。

　　同时设置最大步长、最小步长限制，避免跳变和非线性区间出错。

　　（2）使用软启动与预加载策略

　　在电源系统中，采用斜坡式启动信号或慢启动控制逻辑，避免瞬间电压/电流冲击。

　　对于储能系统、变流器模块，建议加入初始条件设置，使其进入仿真时已经处于稳态。

　　（3）合理引入阻尼元件提升数值稳定性

　　在线路末端、电容并联处引入小电阻，提升阻尼特性，减少数值震荡。

　　控制系统中加入限幅器、滤波器、死区等模块，也能缓解数值发散问题。

　　（4）模型层级与结构优化

　　对大型模型应分层建模，将重复使用的模块封装成子系统，提升结构清晰度与可维护性。

　　子模块之间尽量避免直接信号相互依赖，使用中间变量传递，提高系统可重用性。

　　通过这些细节处理与建模策略优化，EMTP仿真不仅能在复杂电力系统中稳定运行，也能更精准地输出可信的系统响应数据，为工程评估与控制策略验证提供坚实支撑。

　　EMTP怎么解决仿真运行错误EMTP怎么检查模型完整性这两个问题密切相关，是每一位使用EMTP进行系统建模、控制验证、故障仿真时都必须面对的挑战。只有通过严谨的模型设计、系统的结构检查和精确的问题排查流程，才能确保仿真不仅能运行，还能真实反映系统物理行为。而进一步优化仿真稳定性，则是提升模型应用价值的关键环节，值得每位工程师在日常建模中长期积累与实践。
