电力系统仿真工作日益复杂，标准元件库已无法满足高精度建模与定制化分析需求。特别是在处理新型电力电子装置、复杂控制逻辑或者前沿算法验证时，工程师常常需要在EMTP中构建自定义元件并开发专用用户模型。EMTP作为一款专注于电磁暂态仿真的高级工具，不仅具备图形建模能力，还允许用户深度参与元件定义、数学建模和控制逻辑编程。本文围绕“EMTP怎么添加自定义元件库EMTP怎么开发用户模型”展开详细讲解，并进一步扩展说明如何在EMTP中管理模型版本与文档集成，构建工程级元件库体系。

　　一、EMTP怎么添加自定义元件库

　　自定义元件库可以将用户常用、专用或实验性元件打包管理，支持调用、修改与版本控制。EMTP提供基于“.lib”、“.sub”、用户绘图符号和脚本文件构建自定义库的完整机制，适合在团队协作或跨项目建模中统一元件标准。

　　（1）创建元件符号与参数配置界面

　　在EMTP中点击“Create New Device”，进入图形符号编辑界面。

　　绘制元件图形（如双口、三口、控制端子等），通过“Pin Editor”设置接口名称与类型（电压端口、电流端口、控制端等）。

　　在“Parameter Definition”中定义所需输入参数（如R、L、C、电流限制值等），支持添加默认值、单位与注释说明。

　　（2）编写功能等效模型

　　选择“Model Type”为“Script-based Model”，进入数学建模环境。

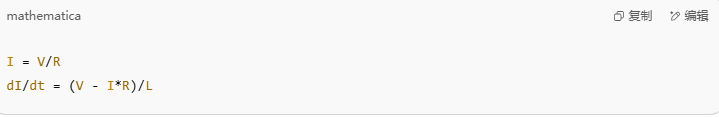

　　使用EMTP支持的TACS语法或Fortran风格表达式编写模型逻辑。例如：

　　若为复杂控制逻辑，可调用子程序模块，实现多变量运算或状态机控制。

　　（3）将元件保存至自定义库目录

　　保存元件时选择“Save to Library”，新建目录如“/EMTP/CustomDevices/PowerElectronics/”。

　　命名规范建议使用功能分类+型号组合形式，如`IGBT_Controlled.lib`。

　　（4）在主工程中调用自定义元件

　　打开模型工程，点击“Insert Component”→“Load Custom Library”→导入刚创建的路径。

　　所有自定义元件会以类别显示，用户可直接拖拽到建模区域中使用。

　　（5）维护元件文档与版本说明

　　在元件目录下建立README.md文件，记录版本编号、修改时间、使用方法。

　　建议建立`.ver`文件标记当前元件版本，配合Git进行库版本追踪与发布。

　　通过以上步骤，EMTP实现了类似于模块化开发中的“组件复用”机制，让每个元件具备结构、行为、接口与文档的统一规范，适合长期维护与跨团队交付。

　　二、EMTP怎么开发用户模型

　　用户模型是EMTP中最具扩展能力的功能模块，允许开发者通过脚本、函数或外部语言与控制逻辑定义复杂元件行为，尤其在控制系统、电力电子算法建模中应用广泛。EMTP支持多层级建模，包括电路等效模型、控制算法逻辑、状态机实现、信号流图描述等。

　　（1）选择合适的模型接口方式

　　打开“New Device”创建窗口，在“Implementation Type”中选择：

　　“TACS-based modeling”：适用于简洁数学建模，快速描述电流、电压的线性关系。

　　“DLL external function”：使用C/C++编写动态链接库，在EMTP中注册调用。

　　“EMTPWorks GUI Function”：图形界面封装，可集成参数对话框、可视化输出。

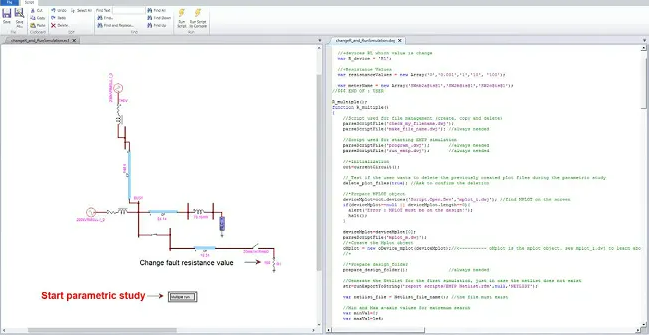

　　（2）使用脚本模型开发核心逻辑

　　进入模型开发环境，使用EMTP支持的脚本语言（基于Fortran变种或TACS）实现用户定义模型。

　　示例：电流源控制逻辑

　　支持状态变量定义、积分、导数、限制条件、触发器等控制结构，适合控制器、PWM调制器、滤波器模型。

　　（3）调试与验证模型逻辑

　　使用TestBench模块将模型置于固定边界条件下运行，验证是否符合预期。

　　可在Scope窗口中设置测试输入波形，并监测输出响应曲线。

　　支持“Step-By-Step”调试模式观察模型内部变量变化，定位建模问题。

　　（4）封装与发布用户模型

　　编写`.def`文件为模型提供可选参数（如控制模式选择、极限保护使能等），提升用户使用灵活性。

　　通过“Device Packager”工具将脚本模型、符号文件、参数定义一并打包，生成`.emtp_model`文件。

　　可上传至EMTP模型市场或共享到团队文件服务器供他人导入使用。

　　（5）与外部控制语言交互

　　EMTP支持通过C语言API或MATLAB仿真结果作为控制信号输入。

　　可使用“External Signal Block”接入MAT文件或CSV数据，联动仿真实现跨平台控制测试。

　　通过用户模型功能，EMTP不仅实现了电力系统仿真的定制化扩展，也使得专业算法、特殊运行机理、电力电子驱动策略等具备可重复验证的平台支持，满足科研及工程化需求。

　　三、EMTP如何进行模型版本控制与说明文档集成

　　在构建复杂工程模型时，文档记录、版本跟踪与多人协作成为保证仿真准确性和复用性的关键要素。EMTP提供模型级版本管理支持，同时允许为元件集成说明文档与图形注释，提升长期可维护性与交付标准。

　　（1）使用模型快照机制记录变更

　　每次保存工程模型时启用“Enable Autosave with Snapshots”功能。

　　EMTP会在`.snapshots/`目录自动创建时间戳版本，用户可随时还原历史状态。

　　支持指定快照加注说明，标记如“增加PI控制器”、“修正电感值错误”等，便于回溯。

　　（2）添加元件级说明与注释面板

　　在自定义元件界面点击“Attach Documentation”，可绑定PDF、HTML、Markdown等文档说明。

　　鼠标悬停时可显示核心描述，点击跳转详细说明，提升团队使用效率。

　　（3）使用模型版本文件记录结构演化

　　在项目根目录维护`model_version.json`文件，记录版本号、修改记录、开发者、验证状态等字段。

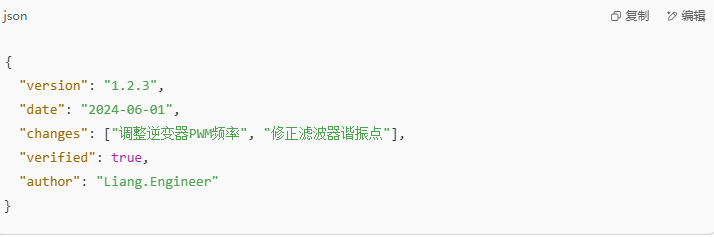

　　示例内容：

　　（4）集中管理模型文档与导出报告

　　可在EMTP中导出项目为完整HTML报告，包含元件列表、仿真参数、控制图结构图与输出波形截图。

　　支持团队共享文档中心集成Jira/Wiki等系统，实现模型与项目文档双向链接。

　　EMTP在建模、运行、结果可视化之外，通过这种模型级文档集成与版本控制机制，让仿真系统具备更高的工程应用价值，适合工业级、研究级模型长期维护与升级使用。

　　EMTP怎么添加自定义元件库EMTP怎么开发用户模型是实现复杂仿真系统搭建、控制算法验证和模型库体系建设的关键能力。通过创建图形符号、定义模型逻辑、打包成元件库，开发者可以在EMTP中实现从基础器件到系统模块的完整封装。而基于脚本与外部接口的用户模型开发能力，则进一步将EMTP拓展为一个电力仿真平台，满足从控制系统到整网响应的全面建模需求。结合版本控制与文档集成，用户可以构建符合团队协作、长期维护和工程交付标准的完整仿真环境，为未来的智能电网与多能融合系统研发提供强有力支持。
