在电力系统仿真与暂态分析领域，EMTP怎么导入变压器数据EMTP变压器饱和特性设置方法是进行高精度建模与仿真的基础工作。EMTP（Electromagnetic Transients Program）作为国际公认的电磁暂态分析工具，广泛用于研究电力系统的浪涌、电磁干扰、暂态过程与保护策略。变压器是仿真系统中的关键部件，其参数准确性和饱和建模的合理性，将直接影响仿真结果的稳定性与可信度。本文将从变压器基本参数导入流程出发，系统阐述EMTP中变压器模型建立、数据输入与饱和特性曲线设置的核心方法。

　　一、EMTP怎么导入变压器数据

　　在EMTP中建立一个真实、精确的变压器模型，必须将实际变压器的电气参数与结构信息完整导入仿真环境中。这一过程包括模型选择、参数计算、界面输入以及数据来源的整理。

　　1、选择适合的变压器模型类型

　　EMTP提供多种变压器建模方式，包括：

　　两绕组变压器（Two-winding Transformer）

　　三绕组变压器（Three-winding Transformer）

　　磁耦合多绕组模型（Coupled Inductor Model）

　　T形接线模型（T-connection Model）

　　铁芯详细建模（Core-type Model）

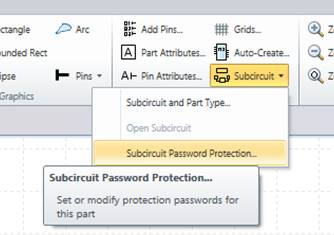

　　对于大多数暂态仿真任务，建议选择“线性电抗+漏阻抗+磁耦合”的模型结构。在EMTPWorks中，可在“Elements Library”中的“Transformers”目录下拖拽所需模型到主回路中。

　　2、准备变压器原始技术参数

　　导入前，应收集以下基本数据：

　　额定容量（MVA）

　　高低压侧电压等级（kV）

　　联结组（如Yy0、Yd11等）

　　阻抗参数（短路阻抗Zk%、漏抗X、等值电阻R等）

　　空载电流、空载损耗、短路损耗

　　匝比（变比）与铁芯结构信息

　　频率（通常为50Hz或60Hz）

　　3、输入等效电阻和电抗值

　　EMTP不支持直接输入百分比阻抗，因此需要将Z%换算成实际单位：

　　将短路阻抗Z%换算成标幺值，再结合额定功率和电压计算等效电抗。

　　R=(Psc×V_base²)/(S_base²)

　　X=sqrt(Z²-R²)

　　如果厂商提供的是Z、R、X三参数，直接输入即可；否则建议借助Excel辅助换算。

　　4、设置绕组参数

　　在模型属性窗口中，分别设置：

　　绕组额定电压（Rated Voltage）

　　匝比（Turns Ratio）

　　绕组接法（Wye/Delta/Ground）

　　电阻R（欧姆）

　　电抗X（欧姆）

　　初始磁链值（适用于时域仿真）

　　有的模型还允许配置分接抽头（Tap）位置，可根据调压设定调整匝比偏移。

　　5、输入磁耦合参数（可选）

　　对于更高级的建模，EMTP支持设置绕组之间的磁耦合系数K。若使用“Coupled Winding”或“Core-type”模型，可手动输入互感值M、耦合系数K等。若无详细数据，也可近似设置K=0.98~0.995模拟常规变压器互感行为。

　　6、核对单位与参考系

　　注意：EMTP要求所有参数统一为“国际单位制”，如电阻单位为欧姆（Ω）、电压单位为伏特（V），所有参数必须与内部基准系统一致，否则会引发仿真错误。

　　通过上述步骤，变压器的基础数据就可以准确导入EMTP仿真环境，并与系统其他元件（如线路、开关、母线）实现物理连接。

　　二、EMTP变压器饱和特性设置方法

　　除了基本线性模型外，为了提高仿真对暂态过程（如涌流、谐波、电压崩溃）的模拟精度，还需考虑变压器的铁磁饱和特性。在EMTP中，这一特性可通过磁化曲线建模实现。

　　1、选择支持饱和建模的模型类型

　　并非所有EMTP中的变压器模型都支持非线性饱和建模，需使用如“Nonlinear Magnetics”、详细磁芯模型（如CORE1、CORE2结构）或与Look-up Table连接的变压器模型。

　　常用的方式有两种：

　　使用“Core”元件结合绕组耦合，模拟真实铁芯

　　在变压器参数中激活“Include Saturation”选项并加载饱和曲线

　　2、准备饱和特性数据（B-H或Phi-I）

　　通常厂家会提供B-H曲线数据，或给出励磁电流与磁通之间的曲线。若无法直接获得，可参考标准铁芯材料特性（如CRGO、M4钢片等）构造估算曲线。

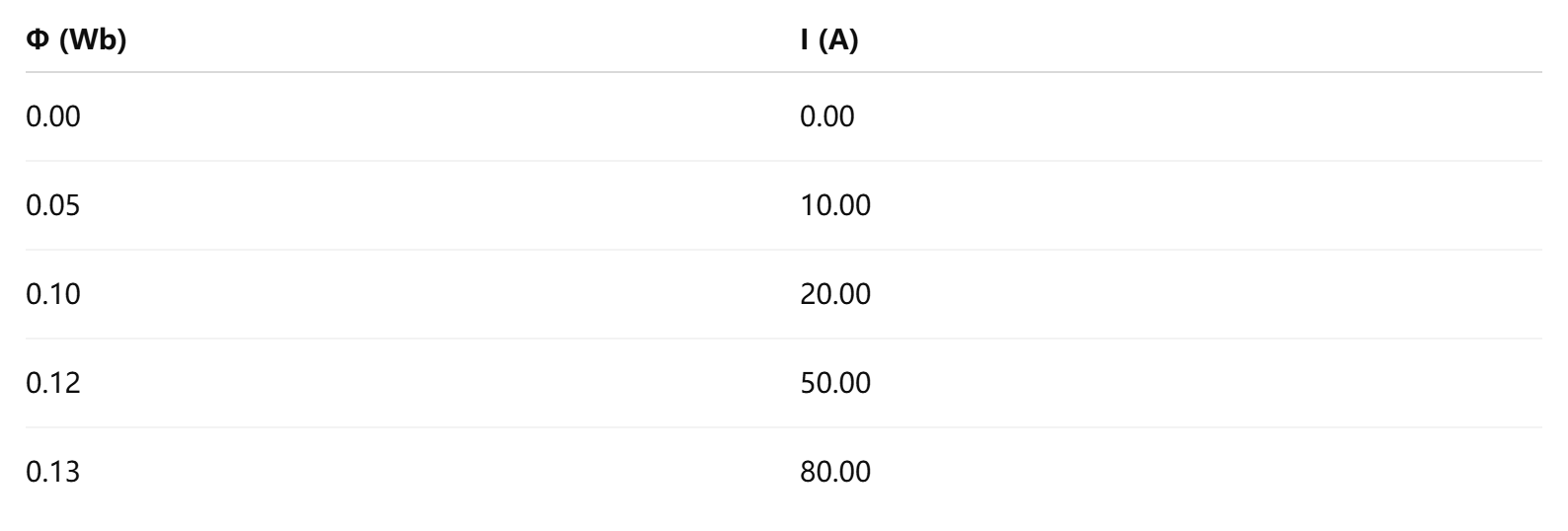

　　EMTP要求输入的格式通常为磁通（Φ）对激磁电流（I）的一阶分段表格。例如：

　　这意味着在Φ=0.10Wb之后，激磁电流会迅速上升，表现出典型饱和特性。

　　3、在EMTP中加载饱和曲线

　　点击变压器属性面板，选择“Core Saturation”或“Magnetizing Branch”，启用非线性磁化选项，导入上述曲线数据。可选择：

　　在界面中手动输入数据点

　　从外部`.txt`或`.csv`文件导入

　　使用函数表达式模拟，如双指数模型

　　4、设定初始磁化状态（磁滞建模可选）

　　部分EMTP模型支持设定初始磁通或剩磁值（Residual Flux），用于模拟特定条件下的非对称涌流现象。可设置初始磁链值或残余磁化值，以反映启动时的磁滞轨迹。

　　5、进行饱和特性仿真验证

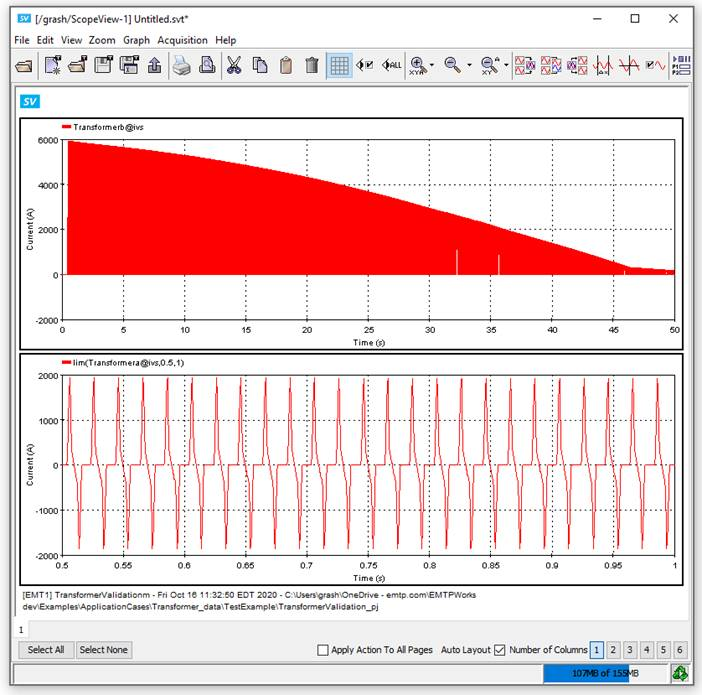

　　在设置完成后，通过短路突加、空载合闸、电压突升等方式测试模型响应，观察变压器磁通、电流波形、非线性失真情况是否符合预期。如出现仿真震荡、发散等问题，应适当增加磁化电感、减小时间步长或平滑曲线斜率。

　　6、注意模型稳定性调试

　　饱和建模为非线性过程，数值仿真时容易发散。建议使用EMTP中的Trapezoidal或Gear Integration法、适当时间步长（如1μs），并避免突然开断或突变输入激励。

　　三、EMTP变压器建模进阶建议

　　为了让变压器模型更贴近实际运行状态，建议在仿真项目中引入以下实践策略：

　　1、引入损耗模型

　　除磁化损耗外，可加入频率相关损耗、电阻温升模型、铁芯谐波损耗模型，提升能耗估算精度。

　　2、考虑绕组容性耦合与寄生电容

　　对于高频暂态研究（如雷击、电磁干扰分析），应加入绕组电容、匝间电容等建模模块，模拟EMC效应。

　　3、建立多绕组+三相不对称模型

　　对于三相变压器，若各相存在磁偏移、绕组偏差，应使用三相不对称建模方式，引入互感矩阵，模拟非理想耦合。

　　4、利用参数反算工具从实验数据提取饱和曲线

　　若手头只有变压器的励磁试验波形或电流响应曲线，可使用MATLAB等工具反推拟合磁化曲线，作为EMTP饱和模型输入。

　　5、整合EMTP与PSCAD/Simulink模型互通

　　EMTP模型支持导出/导入互联格式（如DSS、CIM等），可结合控制系统模型，实现机电一体化建模。

　　总结

　　EMTP怎么导入变压器数据EMTP变压器饱和特性设置方法不仅仅是操作技巧的集合，更体现了电力系统仿真建模中对真实性与精度的双重要求。通过精确的参数输入、合理的饱和建模与详实的验证策略，工程师可以借助EMTP构建出近似真实工况的电磁仿真环境，为系统设计、保护整定、故障分析提供可靠的技术支持。
